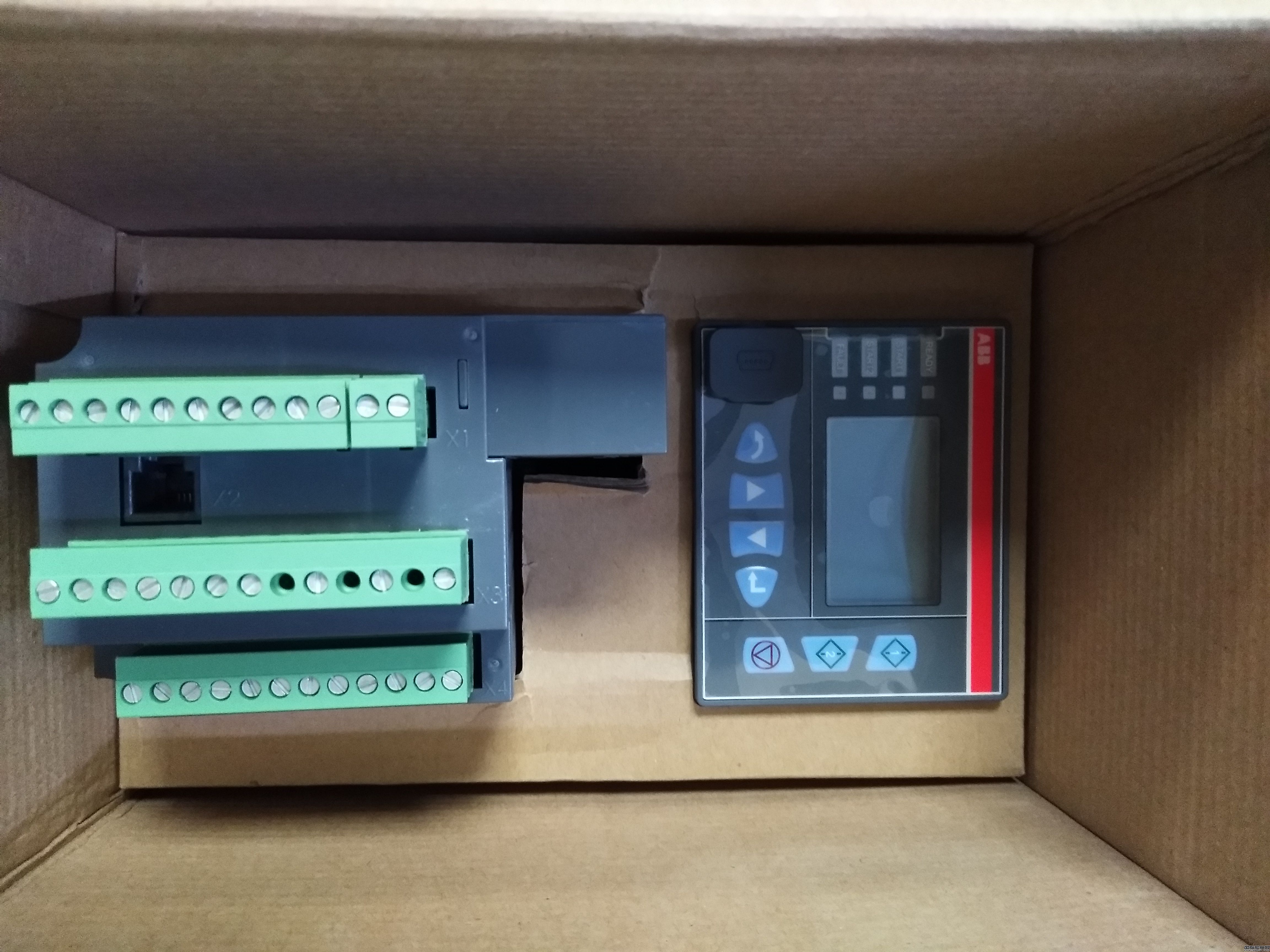

M10X系列M101-M with MD31 24VDC 0.24-63A

ABB M101/M102-授權代理 絕對優勢產品 好價格

M101 / M102 類型 M101 和 M102 的類型按通訊協議劃分為 M101-M、M101-P 和 M102-M、M102-P。

M101 通訊類型 M = Modbus RTU P = Profibus DP

M102 通訊類型 M = Modbus RTU P = Profibus DP

全面的馬達控制、保護及監測 M101 / M102 馬達管理中心通過現場電動機控制及保護裝置對電動機運行的監測、控制與保護，并通過裝置的通訊功能結合 上位機監控系統，實現對電動機的智能化監測，控制及保護。

完善的馬達保護

完善的馬達保護是對馬達運行過程中的各種運行狀況的詳細 信息進行采集跟蹤，通過對故障報警、保護動作（保護脫扣）、 以及動作延時時間的設定來實現及時準確的保護，保證生產 的安全。同時經通訊，可以對馬達運行狀況的詳細信息在上 位機上進行實時監測，并經計算機數據處理提供管理信息。 在設備可能產生重大故障前，越限報警可及時提醒管理人員 進行處理，避免了不必要的停機而對正常生產造成影響，大限度地保證設備運行的有效性。

當馬達運行參數達到預置的報警值時，保護裝置僅進行報警， 不觸發脫扣；但當越限值達到預置的脫扣值時，保護裝置進 入脫扣觸發延時。在預置脫扣延時時間內若設備恢復正常運 行，則取消脫扣執行；而如果超過延時時限，則保護裝置發 出脫扣信號，驅動執行元件動作，停止電機運行。在馬達控 制裝置實現各項保護功能的同時，各種保護信息也由裝置生 成，并經通信接口上送至計算機管理系統。

M101 / M102 馬達保護的特點 : – 各種保護功能已內置在裝置中，可根據實際需要進行配置。 – 通過設置軟件可輕松選擇所需的保護功能。 – 可根據保護功能的特點設置為報警并延時脫扣，只報警不脫扣或直接進入延時脫扣保護。 – 通過對保護脫扣復位模式的預先設定，用戶可選擇故障保護脫扣的復位方式，不同的保護功能具有的復位方式不一樣 :

自動復位

遠程復位

本地復位

本地及遠程復位

– 配套的 MD 操作面板直接顯示電機電參量及故障信息。

熱過載保護（TOL）

熱過載保護是通過對電動機運行中熱容量的跟蹤計算來保護 電動機免于因過熱而縮短壽命或損壞。同時，熱過載保護的 熱記憶功能對需要頻繁啟動電機的場合具有重要的意義。 熱過載保護具有熱記憶功能，可以有效地保護馬達過熱狀態 下重復起動。M101 / M102 裝置模擬了電機在各種運行狀態 下的熱狀態，以便大限度地使用電機，又能保證電機的安 全。熱過載保護同時考慮了電機轉子和定子的溫升，并充分 考慮了三相不平衡對電機發熱的影響。當要重新起動馬達時， 裝置會自動判斷馬達停止運行后的溫度是否已下降到可以重 新起動的限值，是則允許重新起動馬達，否則閉鎖起動操作 直至電機溫度下降到滿足重新起動的限定條件。

M102-M with MD21 24VDC
M102-M with MD31 24VDC
M102-P with MD21 24VDC
M102-P with MD31 24VDC
M102-M with MD21 110VAC
M102-M with MD21 240VAC
M102-M with MD31 110VAC
M102-M with MD31 240VAC
M102-P with MD21 110VAC
M102-P with MD21 240VAC
M102-P with MD31 110VAC
M102-P with MD31 240VAC

M102-P  2.5-5.0 with MD2

M102-P  12.5-30.0 with MD2

M102-P 12.5-30.0A w/ MD2 24VDC
M102-P 30.0-63.0A w/ MD2 24VDC
M101-M with MD21 24VDC
M101-M with MD31 24VDC
M101-P with MD21 24VDC
M101-P with MD31 24VDC
M101-M with MD21 110VAC
M101-M with MD21 240VAC
M101-M with MD31 110VAC
M101-M with MD31 240VAC
M101-P with MD21 110VAC
M101-P with MD21 240VAC
M101-P with MD31 110VAC
M101-P with MD31 240VAC
M101-P  1.0-2.5 with MD2
M101-P  5.0-12.5 with MD2
M101-P  12.5-30.0 with MD2
M101-P  30.0-63.0 with MD2
M101-M 24VDC  without MD & 1.2M cable
M101-P 24VDC   without MD & 1.2M cable

 abb電動機控制單元-M101
型號 描述
M101-M  0.5-1.0 with MD2 M101-M 帶操作面板MD2
M101-M  1.0-2.5 with MD2 M101-M 帶操作面板MD2
M101-M  2.5-5.0 with MD2 M101-M 帶操作面板MD2
M101-M 5.0-12.5 with MD2 M101-M 帶操作面板MD2
M101-M 12.5-30.0 with MD2 M101-M 帶操作面板MD2
M101-M  30.0-63.0 with MD2 M101-M 帶操作面板MD2

M101-P  0.5-1.0 with MD2 M101-P 帶操作面板MD2
M101-P  1.0-2.5 with MD2 M101-P 帶操作面板MD2
M101-P  2.5-5.0 with MD2 M101-P 帶操作面板MD2
M101-P  5.0-12.5 with MD2 M101-P 帶操作面板MD2
M101-P  12.5-30.0 with MD2 M101-P 帶操作面板MD2
M101-P  30.0-63.0 with MD2 M101-P 帶操作面板MD2

M101-M  0.5-1.0 with MD3 M101-M 帶操作面板MD3
M101-M  1.0-2.5 with MD3 M101-M 帶操作面板MD3
M101-M  2.5-5.0 with MD3 M101-M 帶操作面板MD3
M101-M  5.0-12.5 with MD3 M101-M 帶操作面板MD3
M101-M  12.5-30.0 with MD3 M101-M 帶操作面板MD3
M101-M  30.0-63.0 with MD3 M101-M 帶操作面板MD3

M101-P  0.5-1.0 with MD3 M101-P 帶操作面板MD3
M101-P  1.0-2.5 with MD3 M101-P 帶操作面板MD3
M101-P  2.5-5.0 with MD3 M101-P 帶操作面板MD3
M101-P  5.0-12.5 with MD3 M101-P 帶操作面板MD3
M101-P  12.5-30.0 with MD3 M101-P 帶操作面板MD3
M101-P  30.0-63.0 with MD3 M101-P 帶操作面板MD3

電動機控制單元-M102

型號 描述
M102-M 0.5-1.0 with MD2 M102-M 帶操作面板MD2

M102-M 1.0-2.5 with MD2 M102-M 帶操作面板MD2
M102-M  2.5-5.0 with MD2 M102-M 帶操作面板MD2
M102-M 5.0-12.5 with MD2 M102-M 帶操作面板MD2
M102-M  12.5-30.0 with MD2 M102-M 帶操作面板MD2
M102-M  30.0-63.0 with MD2 M102-M 帶操作面板MD2

M102-P  0.5-1.0 with MD2 M102-P 帶操作面板MD2
M102-P  1.0-2.5 with MD2 M102-P 帶操作面板MD2
M102-P  2.5-5.0 with MD2 M102-P 帶操作面板MD2
M102-P  5.0-12.5 with MD2 M102-P 帶操作面板MD2
M102-P  12.5-30.0 with MD2 M102-P 帶操作面板MD2
M102-P  30.0-63.0 with MD2 M102-P 帶操作面板MD2

M102-M  0.5-1.0 with MD3 M102-M 帶操作面板MD3
M102-M  1.0-2.5 with MD3 M102-M 帶操作面板MD3
M102-M  2.5-5.0 with MD3 M102-M 帶操作面板MD3
M102-M  5.0-12.5 with MD3 M102-M 帶操作面板MD3
M102-M  12.5-30.0 with MD3 M102-M 帶操作面板MD3
M102-M  30.0-63.0 with MD3 M102-M 帶操作面板MD3

M102-P 0.5-1.0 with MD3 M102-P 帶操作面板MD3
M102-P  1.0-2.5 with MD3 M102-P 帶操作面板MD3
M102-P 2.5-5.0 with MD3 M102-P 帶操作面板MD3
M102-P  5.0-12.5 with MD3 M102-P 帶操作面板MD3
M102-P  12.5-30.0 with MD3 M102-P 帶操作面板MD3
M102-P  30.0-63.0 with MD3 M102-P 帶操作面板MD3
